LOTUS  SUPER7 製作記 ③まだまだ ちまちま。

足回り・・・フロントのダンパー&スプリング作っただけ。。。エンジン・・・パーツがランナーについたまま。。。。。



製作記の3ページ目なのに、この進捗状態です。でも、作る前から「締め切りを決めずに楽しもう」って思ってたキット。あせりも



あるし、HPを見てくださってる方に申し訳ないって気持ちもありますが、相変わらずちまちま細工を続けます。いつかはできる!





フロアトンネル、オリジナルの実車をよく再現していて、パーツ自体も



キレイです。シフトブーツの形のみ不満なので、

上の方がすぼまった形状になるように削ります。ブーツの土台部分は



ゴムのシートに置き換えるので、これまた削って落とします。






Z だったか ストラトス だったか忘れましたが、(たぶん)ハセガワのラリー車に付属していたゴムシート。0.3ミリ厚程度で、模型用に最適な薄さ。残った1cm角ぐらいのカケラでも捨てられません (^^;) 悪魔のZを作った時に、0.5ミリ厚のゴムシートはホームセンターで見つけたんですが、今回の用途には厚すぎます。





その大事なカケラから5ミリ径の円をポンチで切り出して、シフトブーツの

根本のベースにします。ぐいぐいとしつこく押しつけたら、ある程度曲面に

馴染みました。最後に瞬着で押さえつけたら、ぴったり沿いそうですね。

うまく行った。


シフトレバーのパーツはこんなの。



「キミって、もののけ姫でカタカタ言ってた子だよねぇ?」って



話しかけたくなるぐらい愛嬌のある形(^o^)



ちまちまついでに自作しましょ。




  欧州車でもアメ車でも、古めのスポーティカーのシフトノブって、



  ゴルフボールより大きそうな球形状なことが多いですよね。



  こんな時は手芸用のビーズの出番。



  0.8ミリ径の穴が最初から開いていて便利なんです。










ビーズは元々ツヤツヤなので、エナメル塗料をトロリと





塗れば、ご覧のように綺麗なノブの出来上がりです。




ネットで探してみると、フロアトンネルの



色&素材は千差万別。





ボディカラーに合わせて塗装されてたり、



赤やベージュの革などが貼ってあったり、



黒やグレーで無造作に塗ってあったり。





ずっと迷ってたんですが、シンプルでかっこ



よく見えたこのカラーリングにしました。後



半分はジュラルミンフィニッシュ〈13〉です。











ちょっと組んでみました。





満足♪









シートはセミグロスブラックを



砂吹き。





モチベーションが上がった所で、



苦行に取りかかりましょう。





こういう複雑な形の「棒」のパーティングライン



の処理、大っ嫌いです。めんどくさい。。。





赤 ↑ のようにしっかりあるので、丁寧に均して



青 ↑ のようにします。

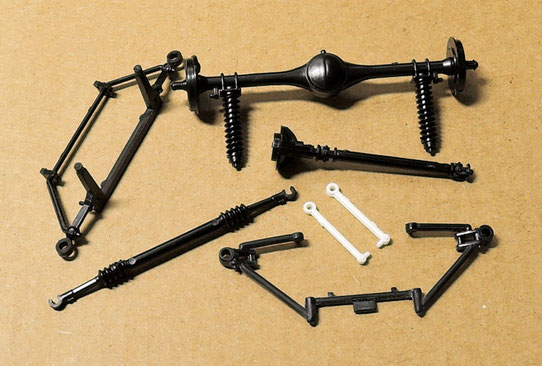

足回りのパーツ、棒だらけ。。。







リヤはともかく、フロントは完成後も丸見えなので



1個ずつ処理していきます。





めんどくさい。。。









しかも、ステアリングホイール・エキマニ・



マフラー・スペアタイヤラック、とまだまだ



いっぱいあります。









これを済ませたら楽しい塗装が待ってる!



と自分を励ましながらひたすら処理、



めんどくさい。。。







とはいえ、Rボコ〈48〉を使うようになって、かなりマシに



なりました。







このように折れ曲がったパーツの内側などでも、当てる角度を工夫



すれば、かなり使えます。







これで面取りした後は、600番で軽く研磨すればOKな感じです。



この道具はおすすめですね。1回買えば永久に使えるし。









苦・楽・苦・楽、と水戸黄門の歌のように進めます。

         (若い人はワカランかな?)



ステアリングホイールの改良行きましょう♪







ピンバイスで開口して、



デザインナイフで穴をつなげて形を整えて、



精密ヤスリ〈40〉で仕上げ。



スポークはスチール製。プラの厚みが



不自然なので、薄く削ります。



どちらの写真も左が元の厚み・右が削った



後です。



オープンカーですからね (^_^)




実車に倣って薄い色味のウッドを表現します。





塗装はタミヤの缶スプレーを塗料皿に出して筆塗りしました。



ライトサンドで全体をサッと塗ってから、レッドブラウンで木目を



描いて、半乾きの時点で溶剤で軽くなでてボカす、という手順。





こういうフリーハンドの塗装は不得意分野ですが、今回はいい感じ



にできた。たまに予想以上の出来映えもあるのが模型の楽しさよね♪








ずっと前に穴開けを終えてたメーターパネル。作業中にポキリ。



タコメーターとステアリングシャフトの通り道が縦に並ぶ部分、そりゃ



強度ないわなあ。





各種スイッチを差し込む穴を開け、キーシリンダーのエッチングも



貼って細工は終わり。







プラ板で作り直しました。メーターの引っ込み過ぎを避けるため、



より薄いプラ板を使用。エッチングセットのリングを先に貼ってから



穴を広げます。ポキリ予防でタコメーターの穴広げは一番最後にね。





タミヤのピュアレッドを砂吹きして、ツヤ消しクリアも砂吹きで



重ねます。シボ感のある皮革、ってつもりです。






なんでピュアレッドかっていうと、



内張りの赤と色味を変えたかったから。



塗装手順は同じですが、内張りの方は



レッドです。







実車画像を漁ると、メーターパネルの



赤が少し明るい色味に見えるのが結構



見つかって、それが気に入ったので。





メーターのデカールは黒く塗ったプラ板に貼ります。穴の位置ぴったり



になるように、こんな風に重ねて見てはズラし、を繰り返して。





真ん中にはメーターのガラスになる透明プラ板を挟みます。



3枚共通で、スイッチを刺す穴を開けておいて、








   3枚重ねたらメーターパネルができました (^_^)





   エッチングのスイッチを差し込めば完成ですね。



右の写真は、0.5ミリ芯のシャープペンシル。



軸先をヤスリ掛けしてギリギリまで薄くしました。



抜いたモノを押し出せるポンチの完成です。





nanapapa さん がコルベットのホイールナットの工作でやられてた



方法を真似させていただこうと思って (^_^)



ブログでもやり方を紹介されてますが、横浜オー集で直伝



いただきました。











プラ板の上にアルミテープを置いて、即席ポンチを押し当てて







クリクリってすると、丸く抜けます。



  で、付けたい所に持ってって、コクッてノックすると、



  そこに0.5ミリのリベットが貼り付く、という理屈です。





  この車のメーターパネルとサイドの内張りはズラリと並んだ



  リベットで留められてるんです。





  全部で50個も穴を開けて金属を刺してたら、汚したり割ったり



  しそうなので、初挑戦。



  せっかく教わった新しい工作法ですからね!



ところが、シャーペンが安物だからか



とがらせ方が足りないのか



テープの抜き方にコツがあるのか・・・







どうも丸が不揃いでイマイチ不格好。



また、0.5ミリは大きすぎです。







今度お会いできる時に再度教えを乞う



コトにしましょう (T_T)









  結局、全部穴を開けて、アルミ線を突き刺すことに。。。







  0.3ミリ径にしました。







  突き刺して、ちょこっと頭が出るようにして、裏から瞬着。





塗装済みのパーツに穴を開けたので、穴のフチの塗料が



はがれてます。



さいわい砂吹きのブツブツ塗装なので、タッチアップで



ごまかしやすくて良かった。







   29回繰り返しました。。。









   トグルスイッチやキルスイッチも差し込んで





   メーターパネル完成です。













   こちらは39回。

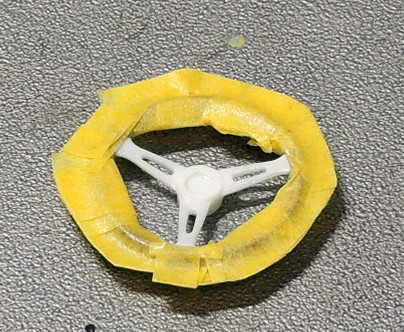

     木目の塗装まで終えてたステアリング、表現したいのはポリッシュされた鉄製のスポーク。タクミのAMCを吹きました。



       クロームの手前ぐらいの輝度にしたかったので、下地はクリアは吹きっぱなしで、研磨してありません。




















室内、こんな感じです。

   タイヤは400番で一皮剥いて、オモチャっぽさを軽減。

   今回はエアバルブも奢ります。スペアタイヤを含めて5本なので、

   1パックで足りんがな (T_T) しかも2パック目は3個残るてか (T_T)










鉄ちんホイールの色、迷いましたが、結局使い慣れた



シルバーリーフ。



ちょっとキレイ(輝き)過ぎなんですけどね。













バルブはホイールに刺してから、頭にツヤ消しの黒を



載せました。





さて、5本目のスペアタイヤ。ボディの後にラックがあって、そこに載ってます。で、多くはクラシカルな革ベルトで留めてあります。



  手持ちエッチング (250GTの) からベルトのバックルを持ってきて、

穴にピンが刺さって見えるように、こうしてみました。








最後に切れ目を隠すように、上からベルトを



貼って完成。







それらしく見えるでしょ♪





ベルトは、ナイロン素材(いっぱい持ってるシートベルトセットのどれかに入ってたモノ)ですが、





エナメル塗料でうまく塗れました。革っぽくなりましたね。









ベルトの余り部分を通す輪っか2つは



マスキングテープの細切りをグルグルと



3重巻いてから、同色で塗装。









スペアタイヤにボルトが付いてたら



おかしいので、モールドを削り落として



穴を開けておきました。









このベルトは幌カバーの中から出てるんですが、





幌カバーにスリット開けてなかったので、得意の「今さら開口」。







失敗しなくてよかった (^^;)







ベルトの下側はこんなふうにホイールを巻き込みます。





スペアタイヤとベルト、実車と同じようにできました。





             これにて③の区切りとします。④をお楽しみに♪
