LOTUS  SUPER７ 製作記　④エンジンのディテールアップ。

オープンカーで、タイヤもむき出し、しかもフロントフードが脱着式。なんとまあ、手を抜く所がないコト！！　というワケで、



製作記④はエンジン周辺の工作を中心に紹介します。ＢＭＷ320 はエンジン＆エンジンルームをがんばって、ちょくちょく好評価を



いただきました (^_^)　今回もなるべく丁寧に細工しようと思いますが、問題はメカ音痴なこと。。。



基本的な知識がないので、実車の写真頼みなんですが、コード ／ パイプ がどこにつながってるか、はっきりわかる写真を探すのが



一苦労なんですよねぇ。ネット漁りの時間ばかりがいたずらに増えて、なかなか進まないんですが (^^;)









最初はディストリビュータから。





イグニッションコイル　～　センターコード　～　デスビ　～　プラグコード　～　各シリンダー



という、一番わかりやすくて、視覚効果の高い所から始めましょう。





小さな部品なので、穴開けスペースがギリギリですが、0.7ミリ径の穴を５つグリグリ。





穴が0.7ミリ径なのは、内径0.5ミリ・外径0.7ミリの真鍮パイプを差し込むため。







ケガキ用のニードル〈10〉でパイプを押し込んでから、瞬着をちょこっと付けて



接着します。





　　　プラグコード（0.4ミリ径）は模型映え狙いで、黄色だあ♪♪



　　　素材箱に内径0.6ミリの黒いビニールパイプがあったので、



　　　それを被せて切れ目を入れといて・・





・・・切れ目を内側にして直角に曲げて、瞬着で固定します。



差し込みジャック付きのプラグコード、ってワケですね。



４気筒なので４本で済みます、楽ちん。
















　　　　　　　　　　　　　　こんな風に、











　　　　　　



　　　　　　　　　　　　　　４本刺さって、









実車画像を真似てコードをぐねぐねと曲げて



デスビに組み込んどいた真鍮パイプに



差し込みます。









センターコードは後でイグニッションコイルに



刺せるように長く延ばして置いときます。





ジャンクからそれっぽいパーツを持ってきてイグニッションコイル



にします。





最後にエンジンルームの端っこにくっつけましょう。




ヘッドカバーの塗装。





こういう色の場合、シルバーをラッカー塗装 → 黒をエナメル塗装 →



拭き取り、っていう手順も有りですが、今回は逆にしました。





セミグロの黒をラッカー塗装 → クロームシルバーをエナメル筆塗り。



「塗り」って言っても、写真のように筆の腹でそおっと



なでるだけです。

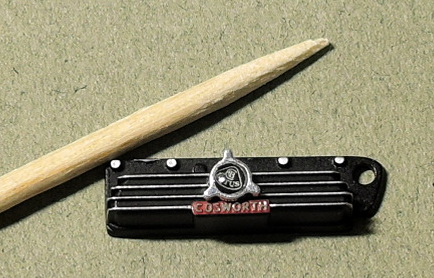

コスワースのエンブレムのエッチング、



エナメルのフラットレッドにちょこっと黒を、





混ぜた色で塗って、文字の上についた塗料を



デザインナイフでこそげ落とします。





キャップはヨーロッパの部品を持ってきて、

デカールはエスプリのを貼りました。

ロータス勢揃いですね 。。。








　　　大きな写真にすると、なんだかガタついて見えますが、





　　　爪楊枝と変わらない大きさなので、これでご勘弁を。







　　　衰え始めた我が目には十分合格なんですよ。。。





　　　　お次はキャブレター。





　　　　キットの部品、繊細で再現度十分です♪　



　　　　フラットアルミに気持ち程度クロームシルバーを混ぜて塗りました。





　　　　エアファンネルは手持ちの金属パーツを使用。





　　　　　　　　　　　　リンケージをでっちあげます。

↓ 0.5ミリ径のアルミ線の端っこをヤットコでつぶしてから、穴をあけます。



　これぐらい薄っぺらいとプラ用のピンバイスで開けられますね。





　　　　　　　　　　　　　　２つ作って、同径のアルミ線に通します。　→












　　　　さらに、プラ板で「脚」も作って通します。







　　　　これで準備完了。





　　　まず、位置決めして脚を接着してしまいます。



　　　それからアルミ線をグルンと回して持ってきて、



　　　ちょうどいい長さの所で切断して接着しました。







　　　上で使ったビニールパイプと真鍮線で、燃料パイプも



　　　追加♪







エナメルのカッパーやチタンゴールドで



ボルト類にも色を載せて、キャブ完成。









ビニールパイプはゴムっぽく見える



ようにツヤ消しの黒で塗りました。





ペイントマーカーのツヤ消し黒を使いました。



ビンのツヤ消し黒より、断然ツヤ消し！　



これは煤(すす)なの？っていうぐらい (^^;)





クロームシルバーもビンより金属光沢が強い。





これら、使う場面によっては面白いですよ。





Ｂ＆Ｃペダルの部品、なんとエンジンルームから室内足下につながる構造を再現してます。



こんなの初めてお目にかかりました。





Ａペダルも室内側に「踏む所」があって、上部はエンジンルームに続く部品です。









右のように、パーティングラインも面のガタつきもひどいので、左のように整えて、











内径0.3ミリの真鍮パイプを仕込んでから



シルバーで塗装。







で、手持ちにあった「0.2ミリ極細プラグコード」　　

　　　　　　　　　(パッケージ捨てちゃってメーカー不明)



ってヤツを真鍮パイプに差し込みました。







ＡＢＣともにコードがエンジンルームに



伸びてるんです。





エナメルで細部を塗ってペダル完成。





Ｂから伸びるのはブレーキホース、Ｃからはクラッチホースで、



Ａからはアクセルワイヤ。





ですから、本当はＡにつなぐ線は素材を変えるべきなんですが、



他に細いの持ってません。アクセルワイヤには、あとで着色します。









ブレーキホースもクラッチホースも、エンジンルームの



下の方に潜り込んでくので、適当な所にくっつけるだけで



済ませます。





でも、アクセルワイヤはリンケージにつながるワケで、



目立つ所なので、少し追加工作を。







ヘッドカバーの上に三角形のプラ板を置いてワイヤの通り道



にします。プラ板の真ん中には真鍮パイプを刺してあります。





Ａペダルから、被覆されたワイヤが たらぁって



伸びてきて、ここのロックナットで固定。







で、ここから中身のワイヤのみがビシっと



まっすぐリンケージにつながる、と。







ロックナットの再現や、リンケージへの接続は



小さすぎるのでスルー。







工作は0.2ミリ以上って決めてます。



それ以下だとうまくできた試しがない (^^;)







続いてバッテリーの細工を。





これまた、高い位置にあってよく目立ちます。



せっかくスカットルから切り離したんだから、きちんと作りましょう。





実車のバッテリー画像はそれこそ千差万別。１台ずつ違うんじゃないか



ってぐらい。



工作しやすそうで、かつ模型映えしそうなのを選んで再現します。













ジャンクエッチング（787Ｂの）と0.4ミリ径のアルミ線で



固定締め具を製作。





ジャンクパーツから、受け台にちょうどいいのを探してきて整形。

























　　　　　　　　　　　　　設置の工作完了♪



バッテリー液の注入口のキャップは１ミリ径プラ棒に置き換えます。





悪目立ちして、オモチャっぽくならないように抑えめの色にしました。



エナメルのロイヤルブルー＋フラットベースです。



（組説では黄色の指示。実車画像でも黄色いのありました。黄色が正解なのかも）





　　　　端子カバー付きの赤コードは、プラ板で適当に整形。





　　　　0.5ミリ真鍮線を、塗装の持ち手 兼 接着用の軸にします。














カバーなしの黒コードの接続部は、試行錯誤の末にジャンクから





こんなのを見つけて採用。









　　　　端子は0.8ミリ径のアルミ線。





　　　　これまた接着軸を兼ねさせます。















　　　　　　　　　　　　　　こんな感じ。　

側面をやや透明感のある樹脂表現にしようと、グレー



の上からスモークを重ね塗りしたんですが、結局ただ



のグロス黒になっちゃいました。



で、上面はラバーブラックで、ざらざら系の樹脂っ



ぽくしました。



この塗り分けはあんまり効果なかったなあ。。。
















　　　　　　　　バッテリー完成です。



















　　　　　　　　　こんなのや、













　　　　　　　　　こんなのや、







　　　こんなのも進めて、かなり小物は





　　　できてきました。






あとはラジエターとエンジンの間の冷却水の通り道ぐらいでしょうか。手持ちの透明チューブ（さかつう）にクリアブラウンを吸わせてホースにします。





シャブシャブ希釈の塗料にチューブの端を浸けたら、毛管現象でスゥー



って塗料が上がっていきます。



できたのが色が濃すぎた(上)ので、クリア（溶剤じゃなくてクリアね）を



足して色を薄くして作り直しました (下の２本)。


最初に長めのチューブを塗料皿に浸けたら、中々上がってこなかったので、そぉーっと口で吸い上げてみたら、一瞬で口に溶剤が (>_<)



数時間クチビル周辺がピリピリしてました。休日の昼間にシンナーを吸い込むバカオヤジ。。。



チューブを短くしたら、簡単に吸い上げてくれるので、決して口で吸うなどというバカをやってはいけません。

　　　（左上の写真、緑の矢印の辺りでカメラの電源入れて、シャッター切る時には青の所まで進んじゃいました。）





　　エンジン周辺はどれだけやってもキリがないし、とことん小さい所を再現する知識・技術もないので、



　　④はこの辺りで。　⑤ではボディを作ります。　完成は⑤か？　⑥までいくかな。。。








　　　　　　　　　　　　　　　　　　　　　　　　　　　　　  　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　









































・
