JAGUAR XJ-S コンバーチブル製作記 ④ファイト内装!



ボディもシャーシも、やるべきコトをきちんと終えたワケでは



ないんですが、気分を変えてペースアップすべく、内装に



手を付けましょ。

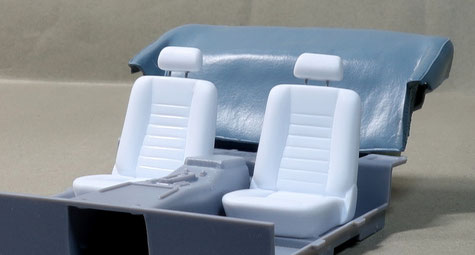

シートは背面のフタをくっつけて、スキマをシアノンで埋めます。



スキマも広めだけど、形もいただけませんね。



カドを丸めてシートらしく見えるようにしましょう。













400番で削りまくってるうちに、ヘッドレストの切り離しを



思いつきました。



オープンカーですから完成後も見えてやり甲斐ありますし。













カドを丸めると同時にパーティングラインも削り落として



柔らかそうな質感出ました。













ふむふむ、ちょっとした細工ですけど、



楽しくてやる気アップしますなぁ。













製作記③で決めたように、インテリアは薄いベージュで塗りますが、



シート以外のインテリアのパーツはグレー成型なので、色味が



違ってしまわないように、シートにもグレーサフを吹いて



揃えておきます。













内装の部品のうち、どこにどれだけ手を加えるか、



まだちゃんと見通してないですが、いつものように



気が付いた所から泥縄方式で進めます。

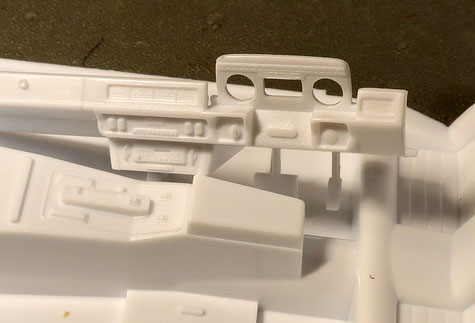

矢印の所が XJ-S と違ってます。













実物は赤い線のようにフチがつながってて、木目パネルは一段



下がってますね。パーツの様子は全然違う。



(たぶん)XJ-SC と XJ-S の違いなんでしょうね。



シフトゲートやスイッチの配置なども違うようです。













コンソールボックスのリッドも



カクカクで不自然。



これはカドを丸めて済ませますけど。













とりあえず上の写真の青矢印のモールドを削り落として



様子見します。



ここに赤ラインのように一続きの「フチ」を



付けるのは無理そう。シフトゲートやスイッチの配置も



直したいし。

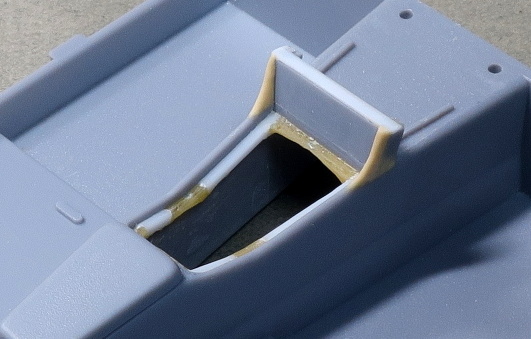

なるべく作業量を少なくしたいけど、仕方ないので、













ここはくり抜きます。



木目表現をするパネルの中で、一番面積が広くて



目立つ所なので別パーツ化してちゃんと描きましょう。













「フチ」を一続きにするために、ここを切り離して



コンソールにくっつけます。

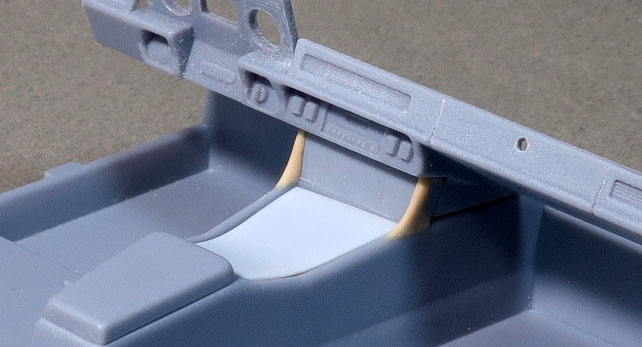

プラ棒と光硬化パテで、木目パネルの接着代を作って、



切り離したオーディオのパネルはコンソールに接着。













エポキシパテでフチを整形します。













プラ板を切り出して曲げを付けて



木目パネルを作ります。



これで土台はできました。



オーディオのモールドは再利用するつもり



でしたが、切り落とす時にナイフの刃が



滑っちゃって台無しになりました。



ジャンクから良さそうなのを探そ。



どんどん作業量が増えてくなぁ (T_T)













こちらはカドを丸めて、スジ彫りを追加。



らしくなりました。















内装の下ごしらえを続けます。

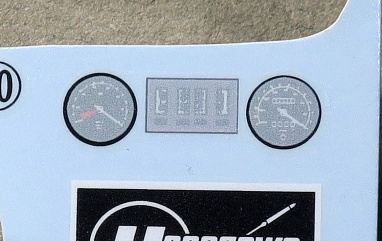

メーターのデカールはこんなの。



なんだかボンヤリとかすんだような、変な印刷だなぁって思ってました。



実車のメーターも変わってるのか?って確かめたけどそんなことありません。



で、インスト見たらやっとワケが分かりました。

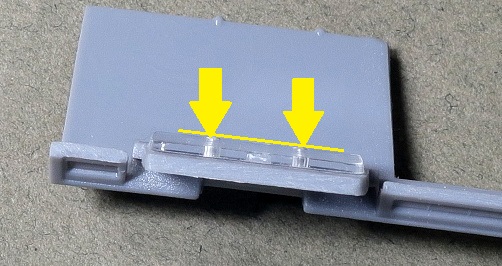

クリアパーツの裏からデカール貼って、メーターにガラスが



入っているように表現する部品構成。



つまり、貼り付ける糊面の方にメーターがプリントされてる



デカールなんですね。



親切設計ですけど厚みがあり過ぎですなぁ。



このまま作るとトンデモなく奥まった所にメーターが



ある状態になってしまいます。











なので、この部分の厚みを、













裏から削ってこれぐらいまで薄くします。



クリアパーツは薄い透明プラ板に変えて、そこにデカール貼りましょ。

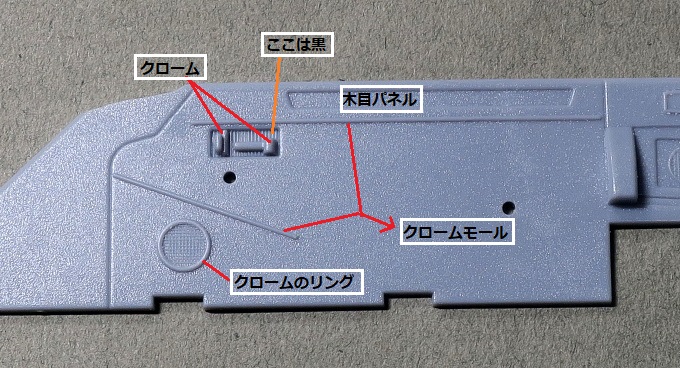

ドア内張は問題てんこ盛り。



・木目パネル、ただの凹モールド。



・直線の2本のモール&スピーカーリングのクローム表現。



・インナードアハンドルもクロームで、その周囲は黒。



木目やクロームの部分はツヤ有りで、内張りそのものは半ツヤorツヤ消し。しかも上部はベージュで下部はグレーの2トーン塗り分けになります。



一つの部品の上で、これらを全部塗り分けようとすると手順が多過ぎ。失敗のリカバリーもとても面倒くさくなってしまいます。



木目はプラ板に描いて貼り付けるコトにしましょ。



気の済むまで描き直しできますね (^-^;













ここは潔く切り離し。



ベージュの内張りの中で、ここだけ黒とメッキで



塗るのは難しい上に、メッキ塗料が光るような



下地を作るのも面倒と考えました。













直線のモールも、スピーカーを囲むリングも、金属で表現した方が



リアルなので、モールドは落とします。



スピーカーの網目も、モールドを生かすのはあきらめて



金属のメッシュで再現しましょう。

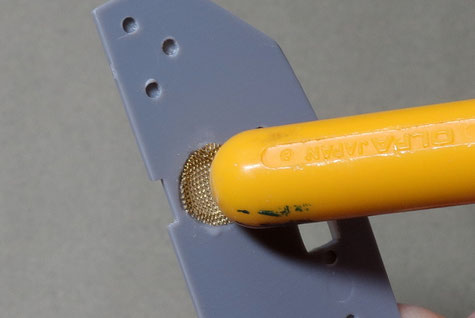

裏からちょうどいい曲面をぐりぐりと押し付けて、













スピーカーっぽい丸みをつけます。

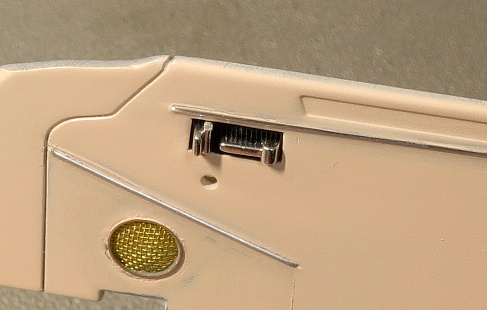

直線モールはアルミ線埋め込み、スピーカーのリングは



手持ちのMFHのエッチングを使用。



このリングのエッチング、パンテーラの時



重宝しました。



そうそう、このメッシュはエアファンネル用の



ディテールアップパーツです。使うアテもないまま



大昔に購入してあったモノですが、出番が来ました♪

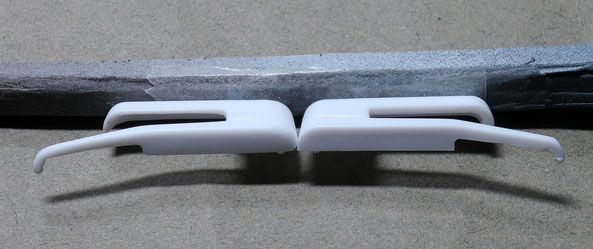

アームレストの部品はシート同様にカドを丸めたり



厚みを削ったり。



右が元の状態、左が整形後です。













ここまでの成果がこんな感じ。



ひたすらマスキングして



塗り分けを続けるよりは各部の



質感がよくなっていると



信じたい。。。













インナードアハンドルの部分は



塗装後にぴったり収まるように



プラ棒&シアノンで周囲を整形



しときます。











一通り改修ができたので、



キャラクターフレッシュを吹き



ました。隠ぺい力極小の塗料なので



何回も重ねました。



新品のスプレー1本使い



切っちゃった。。。



ここから木目を描いたり、グレーで



塗り分けたり、各所のツヤ表現に



差を付けたり。ヤマほどやること



あります。



アルミ線に乗った塗料を落とす時に



あちこち汚してしまったので



内張りは塗装やり直しだし。。。







ヤルこといっぱいですけど、とりあえず木目描きの練習から行こうと思います。ジタバタする様子を見て楽しんでくださいませ (^-^;



もうちょっとこのページに追記します。









ブログネタにしましたが、内装と並行して磨きまで進めようと



思ってたボディは塗装し直しです(【414】 【415】)。

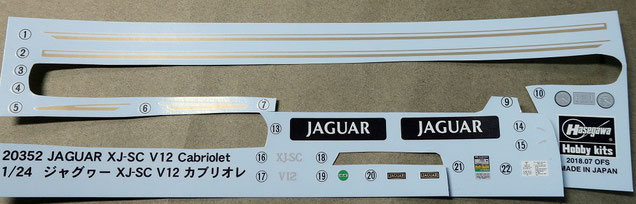

このラインのデカール、サイドのエッジの直上を通るんですけど



エッジがそんなにクッキリしたものじゃない上に、長~いデカール



なので、綺麗にまっすぐに貼れてなかったんです。



貼った時はばっちりのつもりだったんですけど。。。













おぞましいブツブツは紺色の塗面ごと



さっさと落としてしまい、













サフを吹き直し。



気になっていた小傷や小ヒケを解消できた



のが救いです。。。











ゴールドのラインがもう一組入ってますが、



紺色のボディ&随所にクローム加飾、って



いう組み合わせには、やっぱりシルバーが



よかったなぁ。



しばし迷いつつ、ラインなしに決めました。











キャラクターフレッシュを砂吹きした内装は



マスキングして2色目のヘイズグレーを吹きます。



後ろの細長い突起の行列は、実車ではクローム。



これ以上砂吹きで塗料が重なると後が面倒なので、



隠しておきましょう。













このグレーの部分は実車では



カーペット調。



布表現は難しいのでやりませんが、



せめて極端に砂吹きしときます。



マスキングをはずした後に、



ツヤ消しクリアを重ねましたが、



これも砂吹きで。

















ちょっと休憩。



ビートルでやったのと同じ方法でフロアマットを作ります。



貼れる布、使いやすくて好きです。

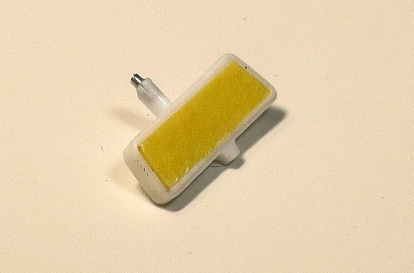

かかとの所のパット、こんなものにグイグイと押し付けて、



凹凸付けてみました。













かすかにスジがついてるの見えますか?



オープンカーといえども、完成後には分からない



だろう不毛の工作。。。













さて、今作の内装の見せ場の一つ、木目塗装にかかりましょう。

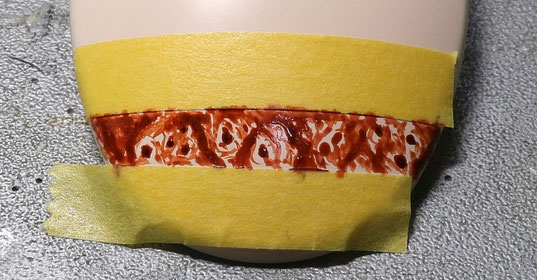

ずいぶん前にプラスプーンにキャラクターフレッシュを吹いて、



練習の準備はしてあります。











何パターンか試してみて、こんなやり方に決めました。



バーズアイに当たる「節」には塗料を点付けで盛って、



周囲の木目は濃淡をおおげさ気味に描いておいて、



ラッカー溶剤でぼかし → クリアオレンジを一塗り



っていう手順です。



ブログ【416】にもう少し詳しく書いてます。













まあ、なんとかそれらしいかな、ぐらいですが、



クリアコートして表面を平滑に磨くと綺麗に見える(ハズ)なので



これでいきます。

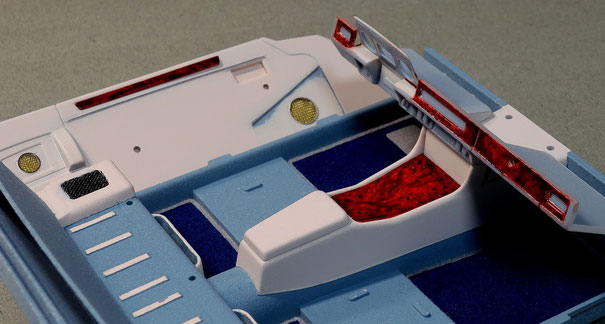

で、パーツを塗装。



木目パネルはドア・コンソール・メーターの両側



です。













クリアコートする前に、ちょこっとだけ1000番を当てておきます。



これで濃淡の境い目が一層ぼやけます。



もちろん、やり過ぎると濃淡の差がゼロになっちゃうので、



軽く一削りね。











シートベルトのキャッチ、ジャンク入れを漁ってたら、いいのを



発見。これを使いましょう。





レース仕様の6点式、みたいなのはディテールアップパーツとして



売ってますけど、こういう普通のってないですよねぇ。



しかも、キットではここは省略されてることがほとんどだし。



いつもプラ板から削り出して作らなくちゃいけなくて面倒です。



どこか商品化してくれないでしょうかねぇ、20個入り500円とか。



3つ買います!









脚はアルミ線に置き換えて、自由に角度付けられるように。



フロアのこの辺に刺します。

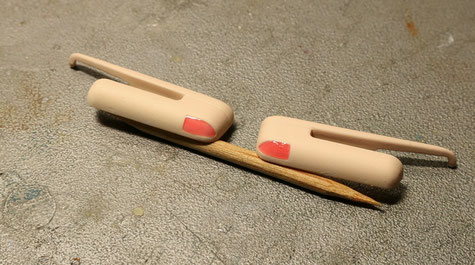

シートの外側にはリクライニング(と思う)のレバーがあるので、



これはプラ板削り出しで作ります。このレバーはメッキぴかぴか。



キャッチはこんな配置でよさそうですね。













内張りからくり抜いたインナードアハンドル&ロックスイッチ。



クリア → コンパウンド → メッキ塗装 → ベース部分につや消し黒筆塗り



の順番に塗装しました。これを内張りと一体のままやるのは厄介でしょ。



別体化した甲斐があります。















うふふ。













ボディの紺色や木目パネルのクリアなど、カブらせずに塗装したい部品がたくさんありますが、天気がひどいです。連日雨で湿度は80%超。



短気を起こしてボディ塗装をまたやり直し、なんてコトになったらさすがに気持ちがもたないと思うので、ちまちまと他を進めましょ。



アームレスト下部にカーテシーランプの凹モールドがありますが、パーツは入ってません。この部品はいくらでも放っておけるので、ダイソーの



カラーレジンを使ってみました。硬化が遅いのでお蔵入り(ブログ【406】)と思ってましたが、急がないなら使えます(^^;



それにしても色は薄いので、硬化後にクリアレッドを一重ねしようと



思います。ほぼ見えないだろう場所なのでお気楽トライですな。



先に凹を赤く塗っておけばよかった、今気づきました。。。





ちなみに天気が悪いので太陽光には当てられてないです。



卓上灯から15cmの場所に放置して、翌日には一応液体ではなくなって



ました。翌々日は固まってたけど、表面は少しベタ付きます。



ひょっとしたら最終的にベタ付いた仕上がりなのかもしれません。







「鏡」のパーツも入ってません。



ルームミラーのパーツは、フレームからほんのちょっとしか深さがないので、



プラ板やら金属板やらで鏡を作ると、フレームより厚みが出てしまいます。



鏡面フィニッシュでいくしかないです。黒く塗ってからフィニッシュを



貼りますが、貼り付け面の「平ら」を保ちたいので、黒の塗料がのらないように



マスクしておきます。











こっちは深さが十分なので金属板で。



F40 の別売りエッチングの鏡がほぼジャストサイズ♪



天地方向が気持ち大きかったので、少しだけ削ったらぴったりです。



コンパウンドかけて鏡面にして使います。













塗装日和に備えて、ここも磨いておきましょう。



青キャップコンパウンド&綿棒で。



マスキングは直線ばかりなので、面倒だけど簡単。













シフトレバー周辺はキットと違うので修正します。













灰皿はそのままでOK。



シフトゲートが長すぎるので、短縮します。



実車では3つ並ぶスイッチがキットでは2つしかない。



こういう極小の部品を作るの苦手。なかなか形が揃わないんだもん。













そういえば、クローズドボディ用にもう一組コンソール入ってたハズ



って箱を見たらちゃんとありました。こっちからスイッチ流用したら



3連にできるやん、嬉し (^-^)



切り取りに失敗したステレオもこっちから移植できます。



この予備パーツに気づいたの、最近では一番嬉しい出来事かも。。。





・・・・・ありゃ、予備パーツ、右ハンドル仕様じゃないか!



知らなかった。右ハンドルの方がよかったのに。。。













内装、まだまだやるコトいっぱいだし、ボディ塗装もこれからです。④はずいぶん長くなってきたのでここで区切り。



製作記⑤でかなり終盤まで行くと思います。









                                        まだまだ。
